参数规格

项目

名称

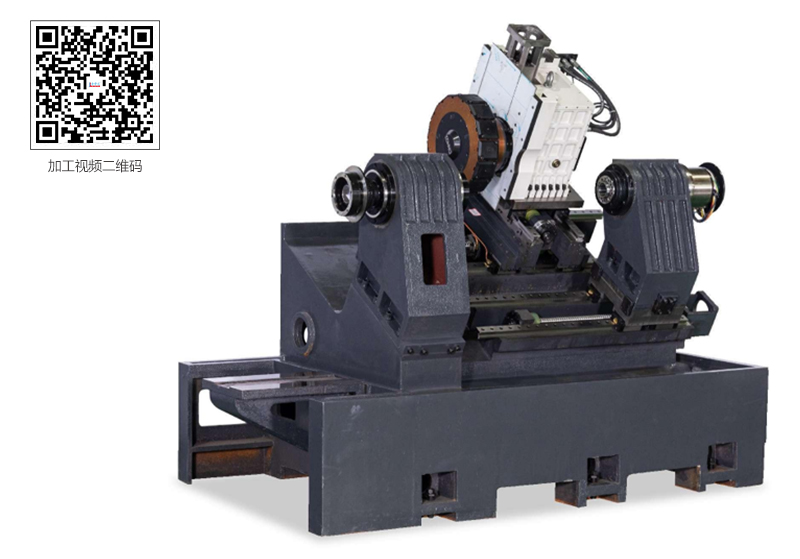

46-36YD-SZ-H15双轴单刀塔

正轴SP1

副轴SP2

加工范围

床身最大回转直径mm

Φ500

Φ500

滑板最大回转直径mm

Φ200

Φ200

最大加工直径（盘类）mm

Φ300

Φ300

最大加工工件长度mm

300

最大棒料通孔直径mm

Φ45

Φ35

行程及最快进给

X轴有效行程（半径）mm

180

180

Z轴有效行程mm

320

320

X/Z轴快速移动率

24m/min

24m/min

主轴

主轴鼻端形式

A2-5

A2-4

主轴最高转速rpm

6000

6000

主轴

机械Φ56

电主轴Φ46

卡盘

6寸

5寸

回转油缸

646

536

主轴中心到地面距离mm

1010

主轴中心到前门距离mm

约450

约450

加工精度

X/Z轴重复定位精度mm

±0.003

±0.003

X/Z轴定位精度mm

±0.005

±0.005

刀塔规格

动力刀塔型号

BMT45长颈 SHDY16BR-364-L

动力刀塔（到位）/把

15

刀塔方座、圆座规格mm

□20*20、￠25

刀塔中心高mm

170

刀塔Y行程mm

±50

电器控制

控制系统

22TB

主轴伺服电机KW

7.5

8.99内藏电主轴

X轴伺服电机KW

2.4（Am11）

2.4（Am11）

Z轴伺服电机KW

2.4（Am11）

2.4（Am11）

Y轴伺服电机KW

2.4（Am11）

刀塔动力电机KW

3.1（Am15）

刀塔分度电机KW

0.75（Am3）

机台结构形式及配件规格

床身结构形式

高底轨30°斜鞍整体铸件

X轴线轨规格mm

35滚柱

35滚柱

Z轴线轨规格mm

35滚柱

35滚柱

X轴丝杆直径/螺距mm

Φ3210

Φ3210

Z轴丝杆直径/螺距mm

Φ3210

Φ3210

外形尺寸

长 X 宽 X 高mm

约2400*1650*1880

光机重量KG

约3000
