参数规格

项目

名称

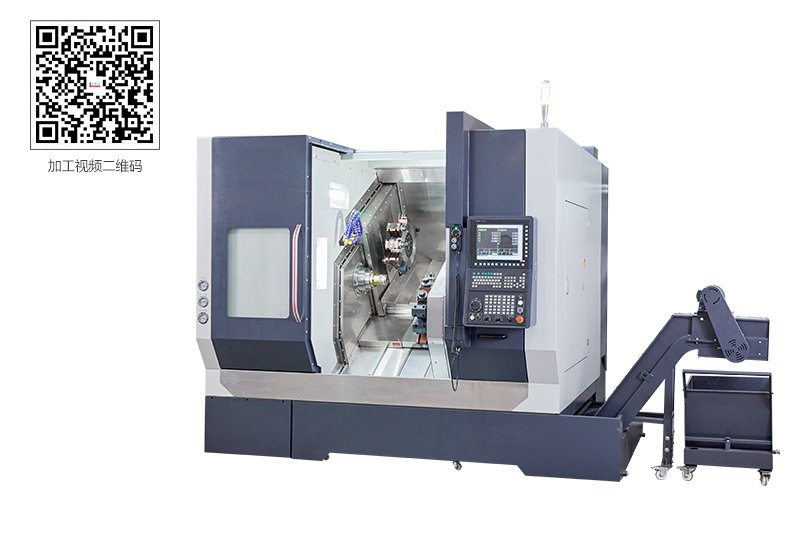

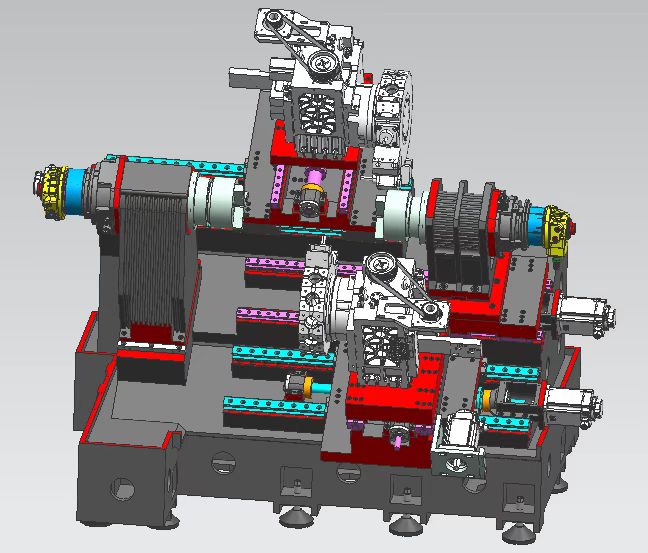

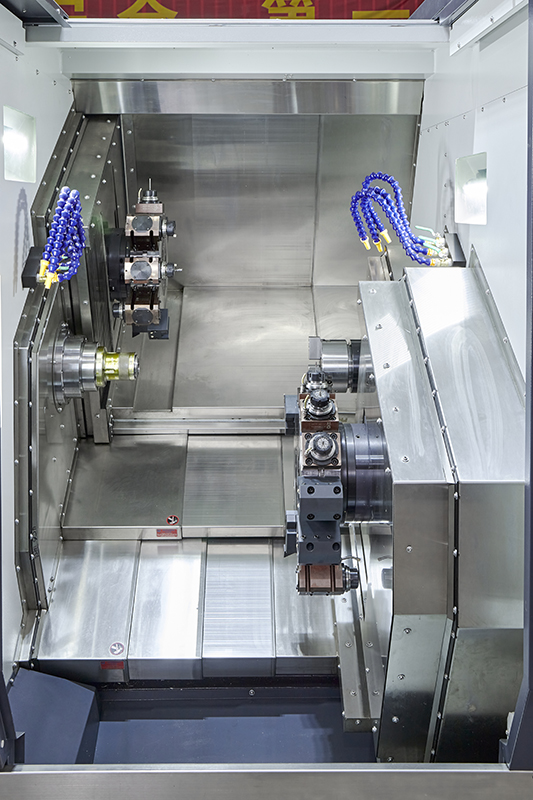

52-46YD-SZT-H12双轴双塔

正轴SP1

副轴SP2

加工范围

床身最大回转直径mm

Φ300

Φ300

滑板最大回转直径mm

Φ200

Φ200

最大加工直径（盘类）mm

Φ200

Φ200

最大加工工件长度mm

520

最大棒料通孔直径mm

Φ51

Φ45

行程及最快进给

X轴有效行程（半径）mm

260

260

Z轴有效行程mm

550

550

X/Z轴快速移动率

24m/min

24m/min

主轴

主轴鼻端形式

A2-6

A2-5

主轴最高转速rpm

4000

5000

主轴

Φ62

Φ56

卡盘

8寸

6寸

回转油缸

852

646

主轴中心到地面距离mm

1200

主轴中心到前门距离mm

约750mm

约750mm

加工精度

X/Z轴重复定位精度mm

±0.003mm

±0.003mm

X/Z轴定位精度mm

±0.005mm

±0.005mm

刀塔规格

动力刀塔型号

BMT55 TCSDY80HP-12T-380

动力刀塔（到位）/把

12（HD2）

12（HD1）

刀塔方座、圆座规格mm

□25*25、￠40

□25*25、￠40

刀塔中心高mm

165

165

刀塔Y行程mm

±50

±50

电器控制

控制系统

22TB

主轴伺服电机KW

23盘式电机

17盘式电机

X轴伺服电机KW

2.4（Am11）

2.4（Am11）

Z轴伺服电机KW

2.4（Am11）

2.4（Am11）

Y轴伺服电机KW

2.4（Am11）

2.4（Am11）

刀塔动力电机KW

3.1（Am15）

3.1（Am15）

刀塔分度电机KW

0.75（Am3）

0.75（Am3）

机台结构形式及配件规格

床身结构形式

35°整体斜床

X轴线轨规格mm

35滚柱

Z轴线轨规格mm

45滚柱

X轴丝杆直径/螺距mm

Φ3210

Z轴丝杆直径/螺距mm

Φ4010

外形尺寸

长 X 宽 X 高mm

约2700x2800x2350

光机重量KG

约6000
